HIWIN PG型式
定位型直線導軌的構造與特性
(1) 定位直線導軌構造
PG系列為一整合直線導軌與位置量測器之直線導軌模塊，可提
供線性導引及位置回饋之功能。
.jpg)
(2) 定位直線導軌的特性
1. 整合直線導軌及編碼器于一體，大幅增加空間效益。
2. 兼具直線導軌高剛性及磁性編碼器高精度之優點。
3. 內藏式尺身及感應讀頭，不易受外力破壞。
4. 訊號感應屬非接觸性，產品壽命長。
5. 可做長距離之量測(磁性尺身部份可達30m)。
6. 量測特性，不因含油、水、粉塵及切削屑之惡劣工作環境
而改變；另對震動、噪音及高溫之環境亦可勝任。

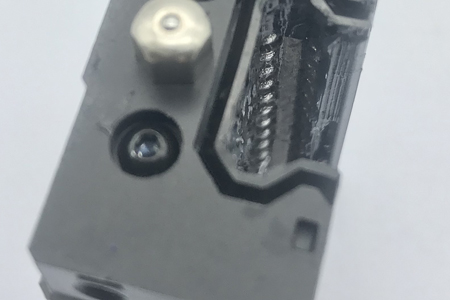

.JPG)
7. 分辨率佳。
8. 安裝容易。
滑塊
導軌
磁性尺
感應訊號線
(1, 2, 3, E: 其他)
(單位: m)
端蓋
(內含感應組件)
