直線導軌QW系列單支導軌的最大長度及安裝方法

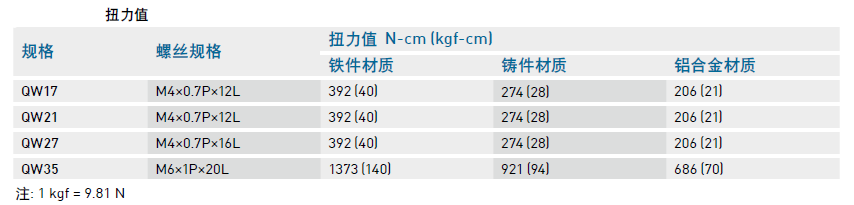

要知道直線導軌的使用方法，就要先了解導軌裝配螺絲之扭力值，安裝導軌時是否鎖緊貼平基準面影響QW系列直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力值鎖裝配螺絲。

1、裝配直線導軌的時候，要根據所屬行業及機器用途，檢查機械安裝面的毛邊及安裝面其它雜技及表面傷痕，如有，應先清潔干凈，重新打好直線導軌專用潤滑油，再進行安裝
2、將長軌輕輕放在安裝臺面上上，使用側向固定螺絲或其他固定治具使線軌與側向安裝面輕輕貼合然后中央向兩側按順序將滑軌的定位螺絲稍微旋緊，使軌道與垂直安裝面稍微貼合。
3、按順序是由中央位置開始向兩端迫緊可以得到較穩定的精度。垂直基準面稍微旋緊后，加強側向基準面的鎖緊力，使主軌可以確實貼合側向基準面。
4、使用扭力扳手，依照各種材質鎖緊扭矩將滑軌之定位螺絲慢慢旋緊。
5、使用同安裝方式安裝副軌，且個別安裝滑座至主軌與副軌上。
6、輕輕安置移動平臺到主軌與副軌的滑座上。
7、鎖緊移動平臺上的側向迫緊螺絲，安裝定位后將在依照下列順序進行。

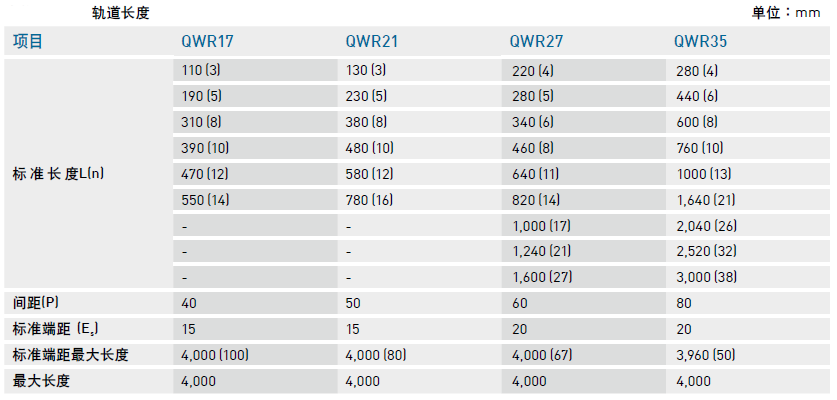

單支導軌標準長度及最大長度

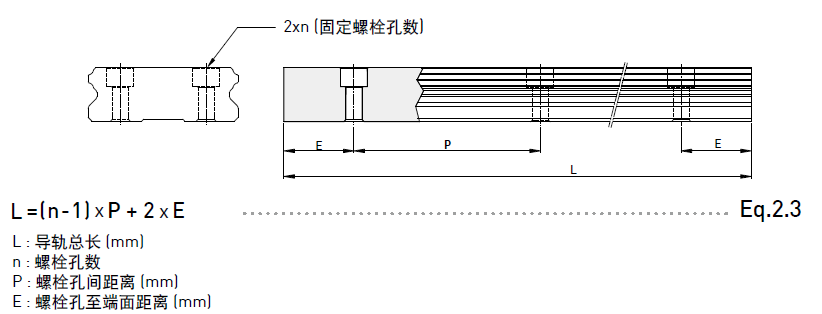

HIWIN直線導軌備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P，防止因E的尺寸過大導致導軌裝配后端部的不穩定，而降低直線導軌的精度。



注：1. 一般導軌E尺寸公差為0.5~-0.5 mm，導軌接牙件端距E尺寸公差較嚴格為0~-0.3 mm。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
 以上就是關于直線導軌QW系列單支導軌的最大長度及安裝方法。
