直線導軌QW 系列預壓力及預壓等級介紹


隨著科學技術的發展，直線導軌在自動化機械領域被廣泛利用。這些設備的價格也不低，為了延長設備的使用壽命，在使用的過程中我們有必要去了解什么是直線導軌預壓力及預壓等級：接下來我們通過深圳市涌創興盛科技的直線導軌QW 系列來介紹。

（1）預壓力定義：

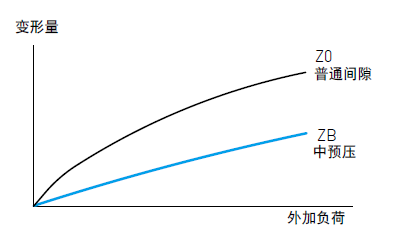

預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，利用鋼珠與珠道之間負向間隙給與預壓，此舉能提高直線導軌的剛性及消除間隙；以下圖來解釋，提高預壓力可增加直線導軌剛性。但小規格建議選用輕預壓以下預壓，以避免因預壓選用過重降低其使用壽命。

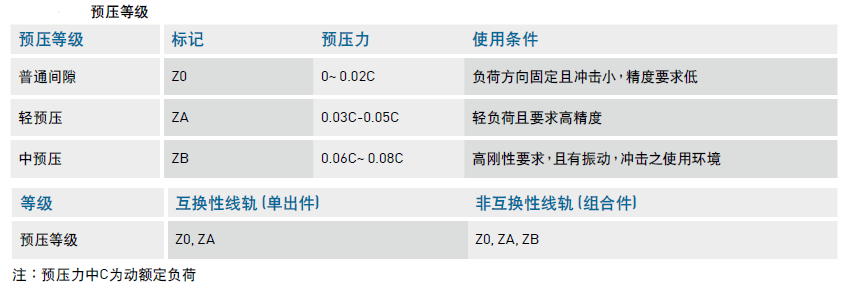

(2) 預壓等級
QW 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
直線導軌的預壓力：所謂預壓力是預先給予鋼珠負荷力，利用鋼珠與珠道之間負向間隙給予預壓，這樣能夠提高直線導軌的剛性和消除間隙。　
按照預壓力的大小可以分為不同的預壓等級。預壓力從有間隙到0.13C不等。C值為動額定負荷。在選用的過程中可以根據計算結果隨時返回到前面的步驟進行重新選擇和設定。計算滑塊負荷時要確認選用的直線導軌靜安全系數應該超過推薦表中所列值。

如果所選用的直線導軌副剛性不足，可以提高預壓力，加大選用尺寸或增加滑塊數來提高剛性。靜安全系數定義為靜額定負荷與工作負荷的比值。值得提到的是兩列歌德式結構的直線導軌副能承受各個方向的力和力矩，在輕負載或中負載應用場合較多，尤其在側向力負載較大時。而四列式直線導軌在重負載或超重負載應用場合較多，圓弧型有吸收裝配面誤差的能力。但若有沖擊負載的情況發生時，宜選用歌德型結構的直線導軌副。

以上所描述的就是直線導軌QW系列預壓力及預壓等級的介紹，希望在使用的過程中對您起到幫助作用。
