直線導軌滑塊安裝1-10-3
? 使用裝配螺絲將承載平臺大概固定于滑塊上。
? 使用固定螺絲，將滑塊側邊基準面緊固于平臺側邊裝配面上，以確定滑塊位置。

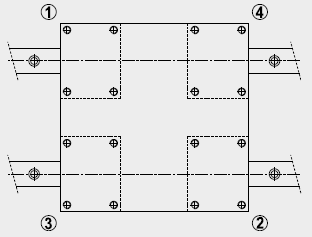

? 鎖緊裝配螺絲將承載平臺按1～4對角線順序緊固于滑塊上。
如圖所示

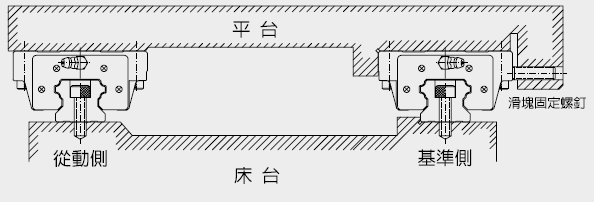

1-10-3 導軌無側向固定螺釘的安裝
在無固定螺釘的安裝例中為確保從動側導軌與基準側導軌間的平行度，導軌可依下列所示安裝，而滑塊的安裝則與前述范例相同。
如圖所示
(1) 基準側導軌的安裝
虎鉗夾緊法
先使用裝配螺絲將導軌底部基準面大概固定于床臺底部裝配面，再用虎鉗將導軌側邊基準面逼緊床臺側邊裝配面，以確定導軌位置后，使用扭力板手，以一定的扭力按順序鎖緊固定螺絲，將導軌底部基準面逼緊床臺底部裝配面。
(2) 從動側導軌的安裝

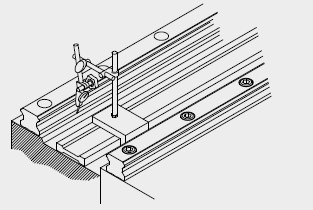

直線塊規法
將直線塊規置于兩支導軌間，使用千分量表校準直線塊規，使之與基準側導軌之側邊基準面平行，再依直線塊規校準從動側導軌，從導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。

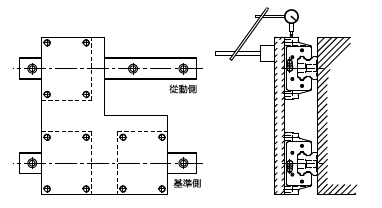

? 移動平臺法
將基準側兩個滑塊固定在一個測定平臺上，而從動側只裝上一個滑塊，其導軌與滑塊都尚未緊固于床臺與平臺，使用附于從動側滑塊頂面千分量表，量測從動側滑塊的側基準面，從導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。

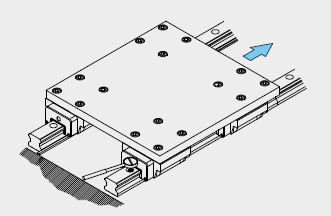

?? 仿效基準側導軌法
將基準側線軌的兩個滑塊及從動側線軌其中一個滑塊固定于平臺，再將從動側的導軌及其另一個滑塊約略分別固定于床臺及平臺，以基準側導軌為準移動平臺，從導軌一端開始，邊確認從動側直線導軌的滾動阻力，邊依序以特定的扭力鎖緊裝配螺絲。

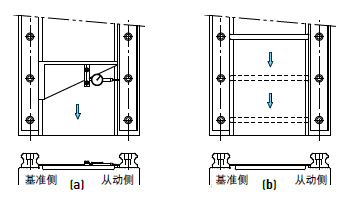

專用工具法
使用專用工具確定從動側導軌的位置，并依序以特定的扭力鎖緊裝配螺絲。
